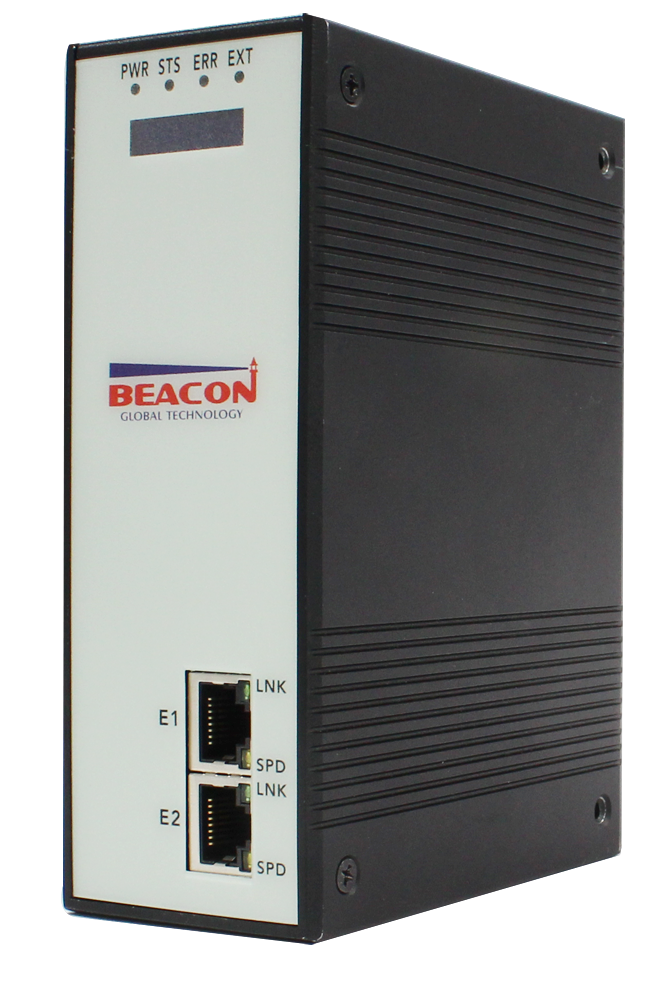

Beacon Global Technology的新型 EtherNet/IP®-西门子S7工业以太网通讯网关模块BT-EN-SE，支持在EtherNet/IP和西门子S7工业以太网网络中的设备之间的双向数据交换，最大20,000个字节数据交换区。

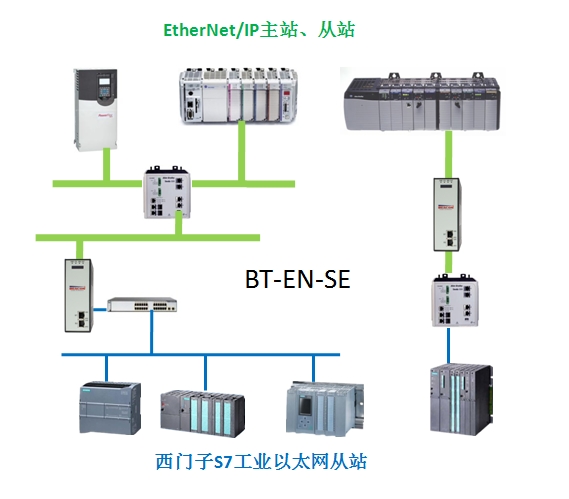

网关提供一个EtherNet/IP以太网端口以及一个西门子S7工业以太网端口分别和PLC或者其他以太网设备(HMI、变频器、操作员站等）进行通信，两种以太网可以选择设置在同一个网段或者不同网段。
EtherNet/IP和西门子S7工业以太网两端都同时可以支持最多作为15个客户端（EtherNet/IP还可以支持作为15个服务器），其中EtherNet/IP驱动程序全部使用Class 1的I/O连接，最大支持20个I/O连接，每个客户端最大支持128条指令，指令总数最多可达1920条。每个西门子S7工业以太网客户端最大支持32条指令，指令总数最多可达480条。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-EN-SE网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，实现快速备件更换。所有网关均配置宽输入电源范围（10 – 36 VDC），和扩展级温度范围（-35°C至75°C）。支持3年的质量保证。
更充足的数据交换区：最大可支持20,000个字节的数据交换区，保证现场所有设备信息可以被采集
更强大的以太网接口：EtherNet/IP可以同时作为最多15个服务器（从站）和15个客户端（主站）来使用，S5/S7工业以太网可以作为15个客户端（主站）来使用，保证更多的以太网设备和主机可以访问该网关
更迅捷的数据采集：所有EtherNet/IP一侧的数据采集全部采用Class 1的I/O链接，无需配置Message指令延迟数据采集时间
更弹性的网络结构:根据客户不同的要求，可以选择两种不同以太网在同一个网段下（子网掩码）或者不同网段下（子网掩码）
更快速的故障恢复：支持工业SD卡X插槽，更换备件时可以快速恢复配置，减少停机时间
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断
|
型号 |
数据交换区 |
以太网接口数量 |
EtherNet/IP以太网从站数量 |
EtherNet/IP以太网主站数量 |
EtherNet/IP主站/从站 |
每个EtherNet/IP主站指令数 |
S7以太网主站数量 |
S7以太网主站/从站 |
每个S7以太网主站指令数 |
|
BT-EN-SE-B |
4,000字节 |
2 |
5 |
5 |
同时 |
32 |
5 |
只做主站 |
32 |
|
BT-EN-SE-P |
20,000字节 |
2 |
15 |
15 |
同时 |
128 |
15 |
只做主站 |
32 |
|
EtherNet/IP® 规约 |
|
|
3 类服务器连接数目 |
|
|
领先型： |
15 |
|
基础型: |
5 |
|
支持PLC类型 |
PLC2、PLC5、SLC、 ControlLogix、CompactLogix |
|
支持消息类型 |
PCCC 和 CIP |
|
3类客户端连接数目 |
|
|
领先型： |
15 |
|
基础型: |
5 |
|
1类I/O连接数目 |
|
|
BT-EN-SE-B 基础型 |
4 |
|
BT-EN-SE-P 领先型 |
10 |
|
每个 I/O连接大小 |
248/248个字 |
|
RPI 时间 |
每个连接 2-10ms |
|
支持的 CIP 服务 |
0x4C - CIP 数据表读取 |
|
0x4D - CIP 数据表写入 |
|
|
命令列表 |
每台客户端最大支持 128 条命令（领先型），每条均可针对命令类型、IP 地址、寄存器寻址和字/位计数进行配置 |
|
命令集 |
PLC-2/PLC-3/PLC5 基本命令集 |
|
PLC5 二进制命令集 |
|
|
PLC5 ASCII 命令集 |
|
|
SLC500 命令集 |
|
|
西门子S7/S5工业以太网规格 |
|
|
规格 |
描述 |
|
支持 PLC 数据交换 (读写) |
Siemens S7-200、Siemens S7-300、Siemens S7-400、Siemens S7-1200 |
|
支持的寄存器类型 |
DB、输入、输出、标记、计数器、定时器 |
|
支持的客户端数量 |
|
|
领先型 |
15 |
|
基础型 |
5 |
|
命令列表 |
每个客户端最大多达 32 条完全可配置的命令 |
|
硬件规格 |
描述 |
|
电源 |
标称值 24 VDC |
|
直流电源允许范围 10~36VDC |
|
|
电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。 |
|
|
电源负载 |
功耗：3W, 标称值 24 VDC @ 125mA |
|
工作温度 |
-35°C 至 75°C |
|
存储温度 |
-40°C 至 80°C |
|
相对湿度 |
5% 至 95% RH，无冷凝 |
|
抗冲击性 |
IEC 60068-2-27；15G @ 11ms，3 轴 (工作时) |
|
IEC 60068-2-27；30G @ 18ms，3 轴 (不工作时) |
|
|
抗振性 |
IEC 60068-2-6；5G @ 10Hz 至 150Hz |
|
尺寸 |
2.13x4.18x5.72 inch |
|
54.2(Width) x 106.1(Depth) x 145.4(Height) mm |
|
|
质量 |
600g |
|
LED 指示灯 |
PWR 供电指示，绿色 |
|
EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP ), 红绿双色 |
|
|
STS 状态提示 或 模块状态（MS）指示 |
|
|
（仅EtherNet/IP ), 红绿双色 |
|
|
ERR 错误或故障提示, 红色 |
|
|
OLED显示信息 |
128x32分辨率高亮度点阵OLED屏幕，阳光下可见。显示内容：产品型号，固件版本号，IP地址，网关状态，错误诊断信息 |
|
以太网端口 |
10/100Mbit 半双工 RJ45 连接器，50 Hz 到 60 Hz 时电气隔离 1500 Vrms 达 60 秒，遵循IEC 60950：1991 第 5.3.2 节的规定 |
|
以太网广播风暴弹性 = 不超过 5000 [ARP] 帧/秒，持续时间不超过 5 分钟 |
|
|
串行端口 |
注：串行通信端口的数目取决于网关类型以及协议组合。 |
|
串行端口隔离 |
2500 Vrms 端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。 |
|
串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径。 |
|
|
每台设备均配备 |
60cm长度CAT6六类双屏蔽以太网 |
|
相关认证 |
CE, FCC, RoHS |
