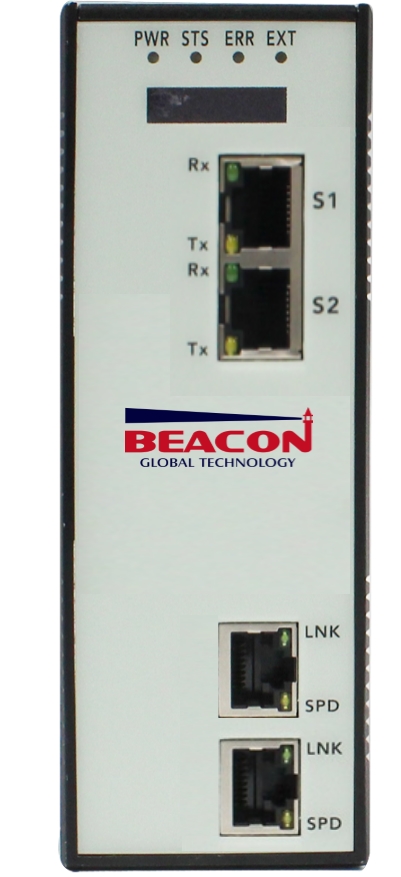

Beacon Global Technology的新型通讯网关模块BT-SE-MTMB2，支持多种设备在西门子S7以太网、 Modbus TCP以及Modbus
RTU/ASCII网络中的数据交换，最大支持20,000个字节数据交换区。
网关提供两个以太网端口可任意配置为西门子S7以太网或者Modbus TCP，两种以太网可以选择设置在同一个网段或者不同网段。同时提供两个串行端口，可任意配置为Modbus RTU/ASCII主站或者从站。
西门子S7以太网支持作为15个客户端，每个客户端最大支持32条指令，指令总数最多可达480条。
Modbus TCP最多同时可以支持作为15个客户端和15个服务器，每个客户端最大支持32条指令，指令总数最多可达480条。
两个Modbus串行端口，每个Modbus RTU/ASCII主站可支持128条指令
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-SE-MTMB2网关采用独立的DIN导轨安装，还配备了SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 – 36 VDC），和扩展级温度范围（-35°C至75°C）
更充足的数据交换区:最大可支持20,000个字节的数据交换区，保证现场所有设备信息可以被采集

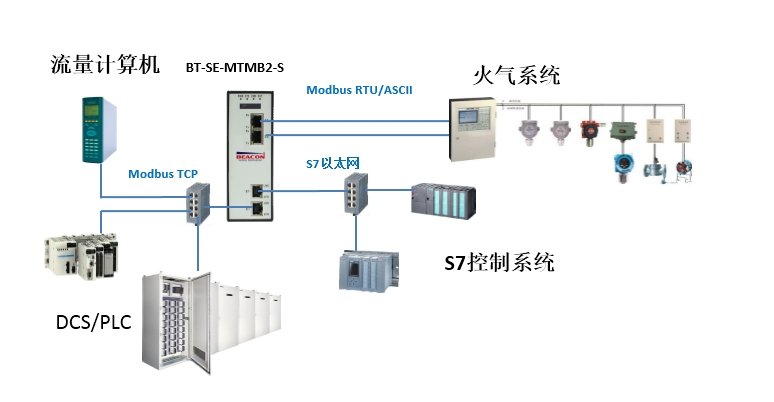

更强大的通讯能力: 同时支持3种通讯协议，Modbus TCP可以同时作为最多15个服务器（从站）和15个客户端（主站），S7以太网可以作为最多15个客户端（主站），保证更多的以太网设备可以访问该网关。支持两个串行端口，所有串口均可任意配置为Modbus主站或者从站。
更弹性的网络结构:根据客户不同的要求，可以选择两种不同以太网在同一个网段下（子网掩码）或者不同网段下（子网掩码）
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间。
|
型号 |
数据区 |
以太网接口 |
S7以太网主站 |
Modbus TCP主站/从站数量 |
每个主站指令 |
串行接口数量 |
Modbus 主/从 |
Modbus 每个主站指令 |
SD卡 |
|
BT-SE-MTMB2-S |
20,000字节 |
2 |
15 |
15/15 |
32 |
2 |
可配置 |
128 |
支持 |
|
西门子S7以太网 |
|||
|
支持 PLC 数据交换 (读写) |
Siemens S7-200、Siemens S7-300、Siemens S7-400、Siemens S7-1200、Siemens S7-1500、 |
||
|
支持的寄存器类型 |
DB、输入、输出、标记、计数器、定时器 |
||
|
支持的客户端数量 |
15 |
||
|
命令列表 |
每个客户端最大多达 32 条完全可配置的命令 |
||
|
Modbus 规约 |
|||
|
支持的 Modbus 功能代码 |
1：读取线圈状态 |
||
|
2：读取输入状态 |
|||
|
3：读取保持寄存器 |
|||
|
4：读取输入寄存器 |
|||
|
5：强制 (写入) 单个线圈 |
|||
|
6：预设 (写入) 单个保持寄存器 |
|||
|
15：强制 (写入) 多个线圈 |
|||
|
16：预设 (写入) 多个保持寄存器 |
|||
|
22：屏蔽写入保持寄存器 (仅从站) |
|||
|
23：读取/写入保持寄存器 (仅从站) |
|||
|
支持以太网客户端 |
15 |
||
|
支持以太网服务器 |
15 |
||
|
以太网命令数量 |
每个客户端多达 32 条可配置的命令 |
||
|
状态数据 |
为每条命令单独报告错误代码 |
||
|
命令列表轮询 |
可单独启用或禁用每条命令；数据更改时仅允许写入 |
||
|
串口命令数量 |
每个主站端口最多支持128条命令 |
||
|
软件可配置串口通信参数 |
波特率：110 至 115.2 kbps |
||
|
奇偶校验：无、偶校验、奇校验 |
|||
|
硬件规格 |
描述 |
||
|
电源 |
标称值 24 VDC |
||
|
直流电源允许范围 10~36VDC |
|||
|
电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。 |
|||
|
电流负载 |
功耗：3W, 标称值 24 VDC @ 125mA |
||
|
工作温度 |
-35°C 至 75°C |
||
|
存储温度 |
-40°C 至 80°C |
||
|
相对湿度 |
5% 至 95% RH，无冷凝 |
||
|
抗冲击性 |
IEC 60068-2-27；15G @ 11ms， |
||
|
3 轴 (工作时) |
|||
|
IEC 60068-2-27；30G @ 18ms， |
|||
|
3 轴 (不工作时) |
|||
|
抗振性 |
IEC 60068-2-6；5G @ 10Hz 至 150Hz |
||
|
尺寸 |
2.13x4.18x5.72 inch |
||
|
(H x W x D) |
54.2(Width) x 106.1(Depth) x 145.4(Height) mm |
||
|
质量 |
600g |
||
|
LED 指示灯 |
PWR 供电指示，绿色 |
||
|
EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP ), 红绿双色 |
|||
|
STS 状态提示 或 模块状态（MS）指示 |
|||
|
（仅EtherNet/IP ), 红绿双色 |
|||
|
ERR 错误或故障提示, 红色 |
|||
|
OLED显示信息 |
产品型号，固件版本号，IP地址，网关状态，错误诊断信息 |
||
|
以太网端口 |
10/100Mbit，时电气隔离 1500 Vrms达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节 |
||
|
以太网广播风暴弹性 = 不超过 5000 [ARP] 帧/秒，持续时间不超过 5 分钟 |
|||
|
相关认证 |
CE, FCC,RoHS |
||
|
串行端口隔离 |
2500 Vrms端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。 |
||
|
串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径。 |
|||
|
每台设备均配备 |
60cm长度CAT6六类双屏蔽以太网 |
||
|
相关认证 |
CE, FCC,RoHS |
||
