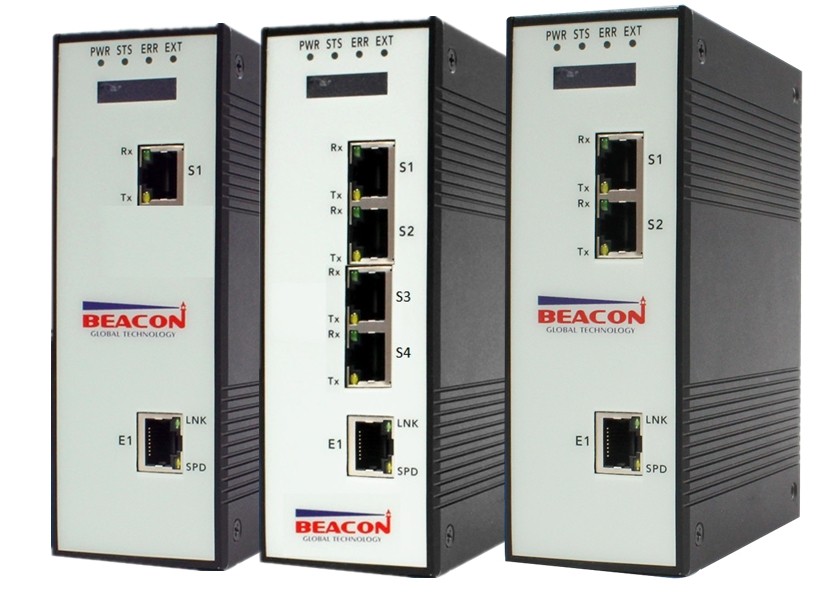

Beacon Global Technology的新型 Siemens S7 Industrial Ethernet-Modbus通讯网关模块BT-SE-MB系列，支持在S5/S7工业以太网和Modbus网络中的设备之间的双向数据交换，网关数据交换区最大为5000个字。

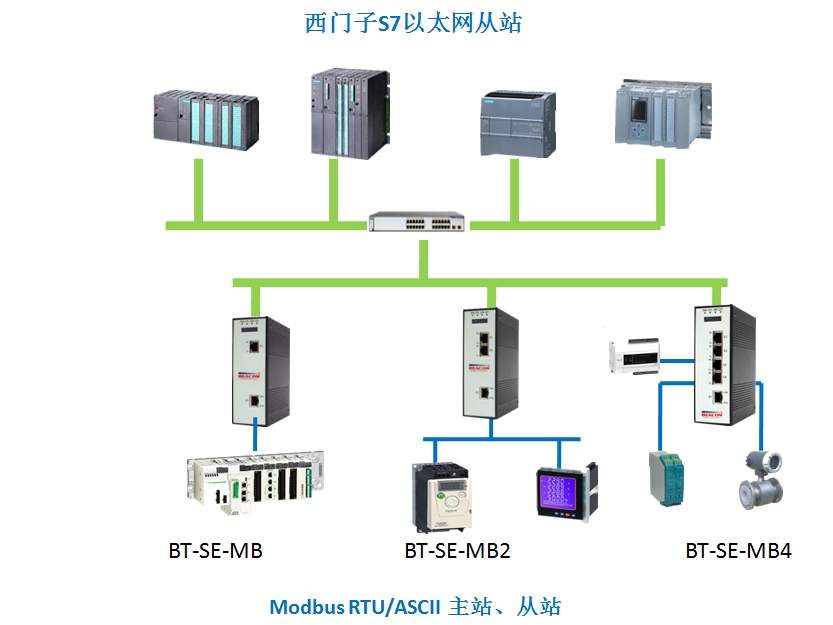

网关提供一个S5/S7工业以太网端口作为主站和西门子各类PLC进行通信。可以支持最多作为15个客户端，每个Siemens S7 industrial EtherNet客户端最大支持32条指令，指令总数最多可达480条。
Modbus串行接口一侧可根据不同订货号可选择1、2、4个RS-232/422/485 Modbus RTU串行通信端口，每个端口可以根据要求配置成Modbus主站或者从站。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-EN-PNA网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，实现快速备件更换。所有网关均配置宽输入电源范围（10 – 36 VDC），和扩展级温度范围（-35°C至75°C）。
更充足的数据交换区：最大可支持5000个字的数据交换区，保证现场所有设备信息可以被采集
更迅捷的数据采集：S5/S7工业以太网可以作为15个客户端（主站）来使用，保证更多的以太网设备和主机可以访问该网关
更多的串型通讯接口：根据客户不同的要求，可以选择不同数量的Modbus串行端口网关：单个，两个，四个，所有串口均可任意配置为主站或者从站
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断
|
型号 |
数据交换区 |
以太网接口数量 |
以太网从站数量 |
以太网主站数量 |
主站/从站 |
以太网主站命令数 |
串口数量 |
串口 |
每个Modbus主站支持指令数 |
SD卡快速恢复数据 |
|
BT-SE-MB-S |
2,000字节 |
1 |
0 |
15 |
主站 |
32 |
1个 |
可配置 |
128 |
支持 |
|
BT-SE-MB2-S |
4,000字节 |
1 |
0 |
15 |
主站 |
32 |
2个 |
可配置 |
128 |
支持 |
|
BT-SE-MB4-S |
10,000字节 |
1 |
0 |
15 |
主站 |
32 |
4个 |
可配置 |
128 |
支持 |
|
Modbus串口规约 |
||||
|
命令列表 |
每个主站端口最多支持128条命令，每条均可针对功能代码、 |
|||
|
从站地址、寄存器寻址和字/位计数进行完全的配置。 |
||||
|
支持Modbus功能代码 |
1：读取线圈状态 |
|||
|
2：读取输入状态 |
||||
|
3：读取保持寄存器 |
||||
|
4：读取输入寄存器 |
||||
|
5：强制 (写入) 单个线圈 |
||||
|
6：预设 (写入) 单个保持寄存器 |
||||
|
15：强制 (写入) 多个线圈 |
||||
|
16：预设 (写入) 多个保持寄存器 |
||||
|
22：屏蔽写入保持寄存器 (仅从站) |
||||
|
23：读取/写入保持寄存器 (仅从站) |
||||
|
|
||||
|
软件可配置通信参数 |
波特率：110 至 115.2 kbps |
|||
|
奇偶校验：无、偶校验、奇校验 |
||||
|
数据大小：7 或 8 位 |
||||
|
停止位：1 或 2 |
||||
|
RTS 开/关延时：0 至 65535 ms |
||||
|
Modbus 模式 RTU 模式 (二进制)，带 CRC-16ASCII 模式，带 LRC 错误校验 |
||||
|
命令列表轮询 |
可配置的命令列表轮询，包括连续的和变化时的数据，由用户动态启用或自动启用。 |
|||
|
状态数据 |
按各命令分组提供错误代码。此外，每个活动 Modbus 主站端口存有一个从站状态列表。 |
|||
|
节点地址 |
1 至 247 (可通过软件选择) |
|||
|
RS接口选择 |
软件配置RS232、RS422 和 RS485 |
|||
|
西门子S7/S5工业以太网规格 |
||||
|
规格 |
描述 |
|||
|
支持 PLC 数据交换 (读写) |
Siemens S7-200、Siemens S7-300、Siemens S7-400、Siemens S7-1200 |
|||
|
支持的寄存器类型 |
DB、输入、输出、标记、计数器、定时器 |
|||
|
支持的客户端数量 |
|
|||
|
标准型 |
15 |
|||
|
命令列表 |
每个客户端最大多达 32 条完全可配置的命令 |
|||
|
硬件规格 |
描述 |
|||
|
电源 |
标称值 24 VDC |
|||
|
直流电源允许范围 10~36VDC |
||||
|
电源接口 ：5.08mm间距 3 PIN 接线端子。3个端子分别接电源正极、外壳地、电源负极。桥式整流防反接保护电路，正负任意连接均可正常供电。 |
||||
|
电源负载 |
功耗：3W, 标称值 24 VDC @ 125mA |
|||
|
工作温度 |
-35°C 至 75°C |
|||
|
存储温度 |
-40°C 至 80°C |
|||
|
相对湿度 |
5% 至 95% RH，无冷凝 |
|||
|
抗冲击性 |
IEC 60068-2-27；15G @ 11ms，3 轴 (工作时) |
|||
|
IEC 60068-2-27；30G @ 18ms，3 轴 (不工作时) |
||||
|
抗振性 |
IEC 60068-2-6；5G @ 10Hz 至 150Hz |
|||
|
尺寸 |
2.13x4.18x5.72 inch |
|||
|
54.2(Width) x 106.1(Depth) x 145.4(Height) mm |
||||
|
质量 |
600g |
|||
|
LED 指示灯 |
PWR 供电指示，绿色 |
|||
|
EXT 扩展状态指示 或 网络状态（NS）指示（仅EtherNet/IP ), 红绿双色 |
||||
|
STS 状态提示 或 模块状态（MS）指示 |
||||
|
（仅EtherNet/IP ), 红绿双色 |
||||
|
ERR 错误或故障提示, 红色 |
||||
|
OLED显示信息 |
128x32分辨率高亮度点阵OLED屏幕，阳光下可见。显示内容：产品型号，固件版本号，IP地址，网关状态，错误诊断信息 |
|||
|
以太网端口 |
10/100Mbit 半双工 RJ45 连接器，50 Hz 到 60 Hz 时电气隔离 1500 Vrms 达 60 秒，遵循 IEC 60950：1991 第 5.3.2 节的规定 |
|||
|
以太网广播风暴弹性 = 不超过 5000 [ARP] 帧/秒，持续时间不超过 5 分钟 |
||||
|
串行端口 |
注：串行通信端口的数目取决于网关类型以及协议组合。 |
|||
|
串行端口隔离 |
2500 Vrms 端口信号隔离，符合 UL 1577 高压隔离标准和IEC60747-5-2安全规范。 |
|||
|
串行端口通信信号采用射频调制磁耦合技术的Si8000系列隔离芯片，提供高可靠的隔离数据路径。 |
||||
|
每台设备均配备 |
60cm长度CAT6六类双屏蔽以太网 |
|||
|
相关认证 |
CE, FCC, RoHS |
|||
