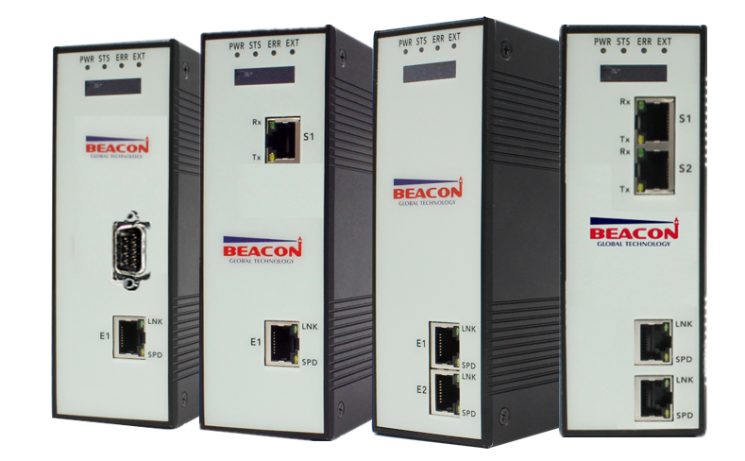

BT-SE-CDM 介绍

/

Beacon Global Technology的新型C Program系列通讯网关模块，在模块系统中提供开发环境，允许用户使用C/C++开发和部署非标准算法的应用，也可以为专门的以太网和串口终端设备开发驱动。同时该模块预先内嵌一种现场工业协议，允许这款Linux程序编辑模块通过内部的API完成与预先内嵌好的工业协议之间的通讯。通过自带的开发工具和样例应用，用户可以作为一个开发者来决定模块的功能，最大支持10000个字数据交换区（根据不同协议规约会有调整）。

网关可以提供以太网端口，可以选择的预先内嵌驱动包括：EtherNet/IP，Modbus TCP，西门子S7以太网， DNP以太网， IEC 60870-104以太网等等。网关同时可以选择的预先内嵌多种串行接口方案，可以支持的驱动包括Modbus RTU/ASCII，Generic ASCII， DF1， IEC 60870-101/103， DNP 3.0等等。

网关可以直接通过网页进行配置和诊断，同时液晶显示屏可以提供基本的状态信息。

网关采用独立的DIN导轨安装，还配备了SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 – 36 VDC），和扩展级温度范围（-35°C至75°C）

◆BT-SE-CDM模块内置西门子S7工业以太网 协议，同时支持作为多个西门子S7工业以太网主站，可以和各类西门子进行PLC通讯，每个西门子S7工业以太网客户端最大支持32条指令，指令总数最多可达480条。

◆是一款为非标准算法的应用设计的模块

◆两个独立的以太网口和两个独立隔离的串口（支持RS232/422/485）

◆滚动LED显示屏，显示模块基本状态的信息

◆集成内嵌的工业协议API功能

◆独立的开发工具提供了Linux虚拟机和开发环境

◆虚拟机包含工具链和库文件

◆虚拟机包含主流的Eclipse IDE

BT系列网关选型列表

模块名称

数据区

以太网接口

自定义以太网接口

串行接口数量

自定义串行接口接口

DP接口

EtherNet/IP

BT-EN-CDM-S

10000个字

2

1

2

2

0

Modbus TCP

BT-MT-CDM-S

10000个字

2

1

2

2

0

Siemens S7以太网

BT-SE-CDM-S

10000个字

2

1

2

2

0

Modbus串口

BT-MB-CDM-S

10000个字

2

2

2

1

0

ASCII 码串口

BT-AC-CDM-S

10000个字

2

2

2

1

0

ASC II 以太网

BT-AE-CDM-S

10000个字

2

1

0

0

0

DF1

BT-DF-CDM-S

10000个字

2

2

2

1

0

Profibus-DP slave

BT-DS-CDM-S

244个字

2

2

2

2

1

IEC 60870-101

BT-101-CDM-S

10000个字

2

2

2

1

0

IEC 60870-103

BT-103-CDM-S

10000个字

2

2

2

1

0

IEC 60870-104

BT-104C-CDM-S

10000个字

2

1

2

2

0

IEC 60870-104

BT-104S-CDM-S

10000个字

2

1

2

2

0

DNP 3.0

BT-DNPS-CDM-S

10000个字

2

2

2

1

0

DNP 以太网

BT-DNPE-CDM-S

10000个字

2

1

2

2

0

西门子S7/S5工业以太网规格

支持 PLC 数据交换 (读写)

Siemens S7-200、Siemens S7-300、Siemens S7-400、Siemens S7-1200、Siemens S7-1500

支持的寄存器类型

DB、输入、输出、标记、计数器、定时器

支持的客户端数量

15

命令列表

每个客户端最大多达 32 条完全可配置的命令
