Beacon Global Technology的新型EtherNet/IP®-Modbus TCP/Serial通讯网关模块BT-EN-MTMB2，支持多种设备在EtherNet/IP、 Modbus TCP以及Modbus RTU/ASCII网络中的数据交换，最大支持20,000个字节数据交换区。

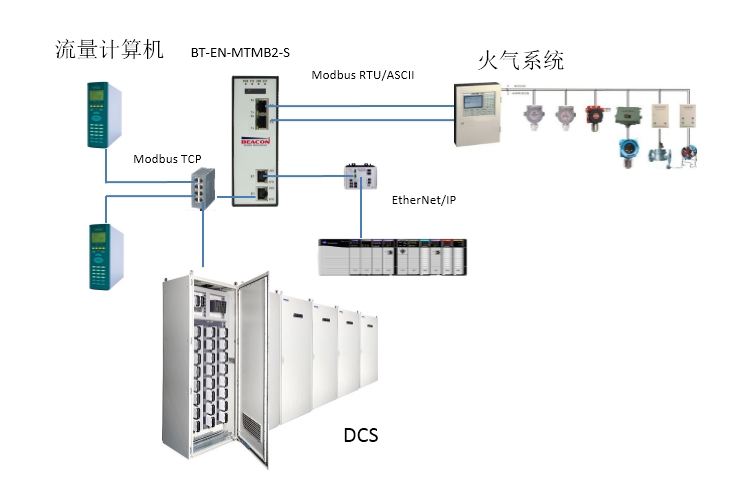

网关提供两个以太网端口可任意配置为EtherNet/IP或者Modbus TCP，两种以太网可以选择设置在同一个网段或者不同网段。同时提供两个串行端口，可任意配置为Modbus RTU/ASCII主站或者从站。
EtherNet/IP驱动全部使用Class 1的I/O连接，最大支持20个I/O连接。EtherNet/IP和Modbus TCP两端都最多同时可以支持作为15个客户端和15个服务器， 每个EtherNet/IP客户端最大支持128条指令，指令总数最多可达1920条，每个Modbus TCP客户端最大支持32条指令，指令总数最多可达480条。
两个Modbus串行端口，每个Modbus RTU/ASCII主站可支持128条指令
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。

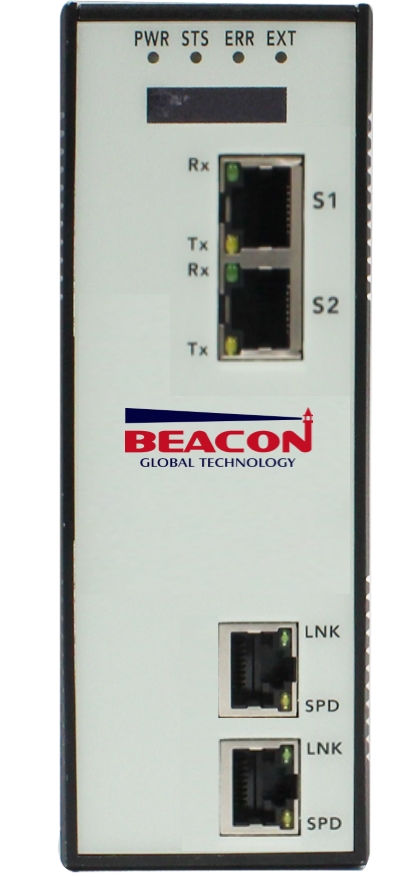

BT-EN-MTMB2网关采用独立的DIN导轨安装，还配备了SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 – 36 VDC），和扩展级温度范围（-35°C至75°C）
更充足的数据交换区:最大可支持20,000个字节的数据交换区，保证现场所有设备信息可以被采集
更强大的通讯能力:EtherNet/IP和Modbus TCP都可以同时作为最多15个服务器（从站）和15个客户端（主站）来使用，保证更多的以太网设备可以访问该网关。支持两个串行端口，所有串口均可任意配置为Modbus主站或者从站。
更迅捷的数据采集:所有EtherNet/IP一侧的数据采集全部采用Class 1的I/O链接，无需配置Message指令延迟数据采集时间
更弹性的网络结构:根据客户不同的要求，可以选择两种不同以太网在同一个网段下（子网掩码）或者不同网段下（子网掩码）
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
|
型号 |
数据区 |
以太网接口 |
以太网主站/从站数量 |
EtherNet/IP每个主站指令 |
Modbus TCP每个主站指令 |
串行接口数量 |
Modbus 主/从 |
Modbus 每个主站指令 |
SD卡 |
|
BT-EN-MTMB2-S |
20,000字节 |
2 |
15/15 |
128 |
32 |
2 |
可配置 |
128 |
支持 |
|
EtherNet/IP® 规约 |
|
|
Class 1 服务器I/O连接数目 |
|
|
根据不同型号 可支持 |
2-20 |
|
每个 I/O连接大小 |
248/248个字 |
|
RPI时间 |
每个连接2ms -20 ms |
|
Class 3 服务器数目 |
|
|
根据不同型号 可支持 |
1-15 |
|
支持PLC类型 |
PLC2、PLC5、SLC、ControlLogix、CompactLogix |
|
支持消息类型 |
PCCC 和 CIP |
|
Class 3 客户端数目 |
|
|
根据不同型号 可支持 |
5-15 |
|
支持的CIP服务 |
0x4C - CIP 数据表读取 |
|
0x4D - CIP 数据表写入 |
|
|
命令列表 |
每个客户端支持32-128条命令，每条均可针对命令类型、IP地址、寄存器寻址和字/位计数进行配置，或者根据EIP参数代码进行配置 |
|
指令集 |
Class 3 显性报文读指令 |
|
Class 3 显性报文写指令 |
|
|
根据客户自定义服务指令 |
|
|
PLC-2/PLC-3/PLC5 基本指令集 |
|
|
PLC5 二进制指令集 |
|
|
PLC5 ASCII 指令集 |
|
|
SLC500 指令集 |
|
|
Modbus 规约 |
|
|
支持的 Modbus 功能代码 |
1：读取线圈状态 |
|
支持以太网客户端 |
15 |
|
支持以太网服务器 |
15 |
|
以太网命令数量 |
每个客户端多达 32 条可配置的命令 |
|
状态数据 |
为每条命令单独报告错误代码 |
|
命令列表轮询 |
可单独启用或禁用每条命令；数据更改时仅允许写入 |
|
串口命令数量 |
每个主站端口最多支持128条命令 |
|
软件可配置串口通信参数 |
波特率：110 至 115.2 kbps |
|
Modbus节点地址 |
1 至 247 (可通过软件选择) |
|
RS接口选择 |
软件配置RS232、RS422 和 RS485 |
