Beacon Global Technology的新型 EtherNet/IP – Profibus-DP从站-ASCII通讯网关模块BT-EN-DSAC2-S，支持在 EtherNet/IP,ASCII和Profibus-DP网络中的设备之间进行数据交换，最大5000个字数据交换区。

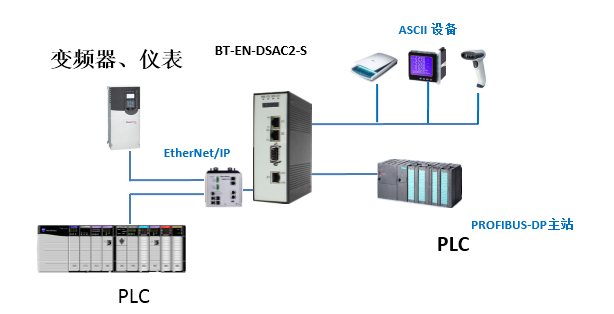

网关提供一个 EtherNet/IP以太网端口,2个ASCII串行端口，以及一个Profibus-DP端口分别和PLC或者其他以太网设备(HMI、变频器、操作员站等），ASCII设备，以及Profibus-DP主站进行通信。
其中EtherNet/IP最多同时可以支持作为15个客户端和15个服务器，每个客户端最大支持128条指令。Profibus-DP端口可以配置成为从站，同时支持2个ASCII串行端口，可以读取和接收ASCII码设备的数据。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。

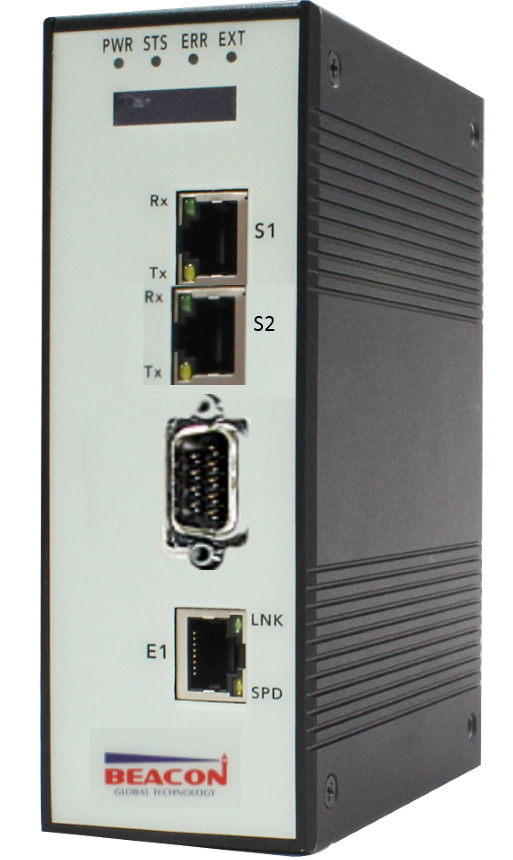

BT-EN-DSAC2-S网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 – 36 VDC），和扩展级温度范围（-35°C至75°C）.
支持3年的质量保证。
更充足的数据交换区:最大可支持5000个字的数据交换区，保证现场所有设备信息可以被采集
更强大的通讯接口：以太网可以同时作为最多15个服务器（从站）和15个客户端（主站）来使用，2个ASCII串行接口可以配置成为接受或者发送
Profibus-DP通讯接口：提供一个标准的Profibus-DP接口，可以配置成为从站，通过GSD文件导入主站。
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断
|
型号 |
数据区 |
以太网接口 |
以太网主站/从站数量 |
PROFIBUS-DP接口 |
EtherNet/IP每个主站指令 |
ASCII接口数量 |
ASCII 读写 |
SD卡 |
|
BT-EN-DSAC2-S |
5000个字 |
1 |
15/15 |
从站 |
128 |
2 |
可配置 |
支持 |
|
Profibus-DP从站规约 |
|
|
内部数据区 |
输入输出共256个字节 |
|
单独输入最大：244字节 |
|
|
单独输出最大：244字节 |
|
|
工作模式 |
支持Profibus-DP V0版本主站 支持冻结模式 支持同步模式 支持通讯速度自动匹配配置 |
|
GSD文件 |
可通过随机光盘或者U盘获取，可登陆官网产品页面下载 |
|
可配置通信参数 |
波特率：9.6 kbit/s - 12 Mbit/s |
|
节点地址：0-125 |
|
|
支持高低位字节交换 |
|
|
PROFIBUS链接丢失状态查询 |
|
|
通讯失败暂停时间参数 |
|
|
端口类型 |
一个标准Profibus-DP DB-9F接头 |
|
状态数据 |
为每条指令提供单独错误代码 |
|
EtherNet/IP® 规约 |
|
|
Class 1 服务器I/O连接数目 |
10 |
|
每个 I/O连接大小 |
248/248个字 |
|
RPI时间 |
每个连接2ms -20 ms |
|
Class 3 服务器数目 |
|
|
可支持 |
15 |
|
支持PLC类型 |
PLC2、PLC5、SLC、ControlLogix、CompactLogix |
|
支持消息类型 |
PCCC 和 CIP |
|
Class 3 客户端数目 |
|
|
根据不同型号 可支持 |
15 |
|
支持的CIP服务 |
0x4C - CIP 数据表读取 |
|
0x4D - CIP 数据表写入 |
|
|
命令列表 |
每个客户端支持128条命令，每条均可针对命令类型、IP地址、寄存器寻址和字/位计数进行配置，或者根据EIP参数代码进行配置 |
|
指令集 |
Class 3 显性报文读指令 |
|
Class 3 显性报文写指令 |
|
|
根据客户自定义服务指令 |
|
|
PLC-2/PLC-3/PLC5 基本指令集 |
|
|
PLC5 二进制指令集 |
|
|
PLC5 ASCII 指令集 |
|
|
SLC500 指令集 |
|
|
ASCII串口规约 |
|
|
端口配置 |
2个端口，每个端口都可以同时配置成发送端口以及接收端口 |
|
发送端缓存区间 |
每个发送最大字符串长度为255字节 |
|
接收端缓存区间 |
每个接收最大字符串长度为255字节 |
|
延时时间 |
每个发送字符之间的延迟时间为0 到65535 毫秒 |
|
可配置通信参数 |
波特率：110 至 115.2 kbps |
|
奇偶校验：无、偶校验、奇校验 |
|
|
数据大小：5 或 8 位 |
|
|
停止位：1 或 2 |
|
|
RTS 开/关时长：0 至 65535 ms |
|
|
最小反馈延时：0 至 65535 ms |
|
|
握手检测：RTS/CTS, DTR/DSR, XON/XOFF |
|
