BT-EN-DF-S 介绍 – BeaconGlobalTechnology

Beacon Global Technology的新型EtherNet/IP®-DF1通讯网关模块BT-EN-DF系列产品，支持多种设备在EtherNet/IP和DF1网络中的数据交换，最大支持8,000个字节数据交换区。

EtherNet/IP驱动全部使用Class 1的I/O连接，最大支持8个I/O连接。EtherNet/IP最多同时可以支持作为5个客户端和5个服务器，每个EtherNet/IP客户端最大支持32条指令，指令总数最多可达160条。

每个DF1主站可支持128条指令。

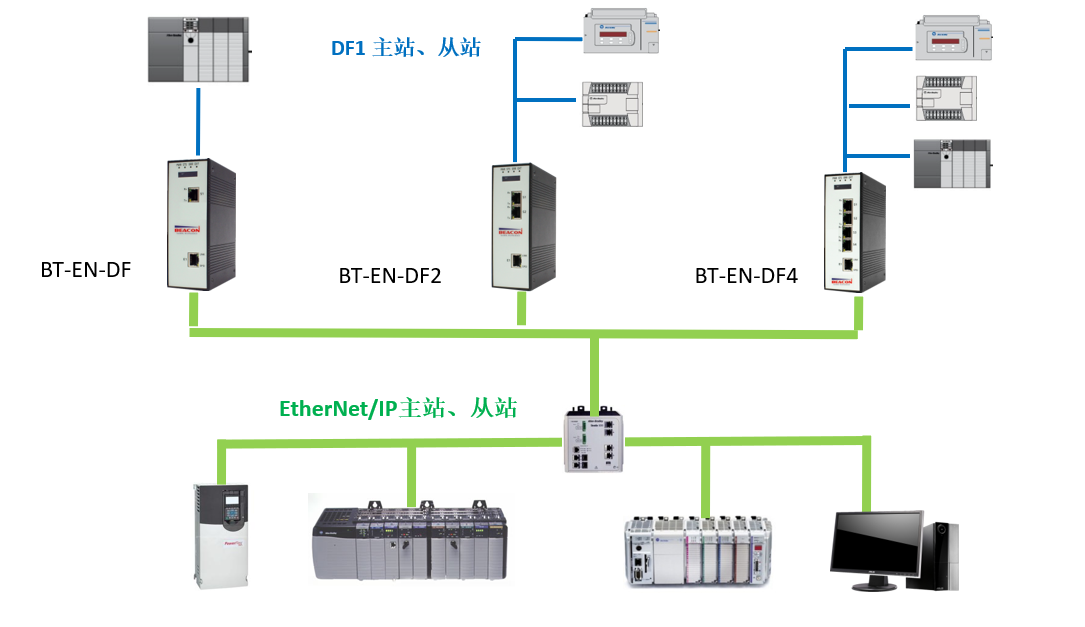

网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。

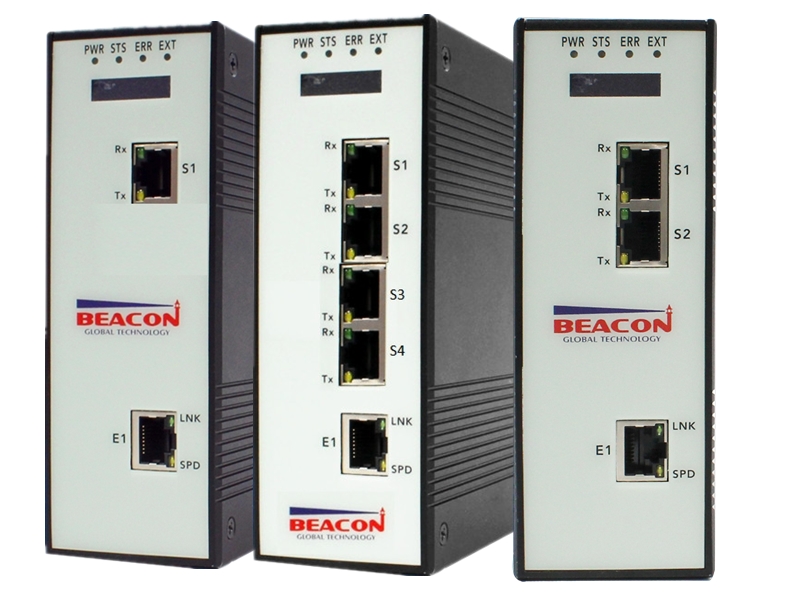

BT-EN-DF系列网关采用独立的DIN导轨安装，还配备了SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 – 36 VDC），和扩展级温度范围（-35°C至75°C）

更充足的数据交换区: 最大可支持8,000个字节的数据交换区，保证现场所有设备信息可以被采集

更强大的通讯能力: EtherNet/IP可以同时作为最多5个服务器（从站）和5个客户端（主站）来使用，保证更多的以太网设备可以访问该网关。支持1-4个串行端口，所有串口均可任意配置为DF1主站或者从站

更迅捷的数据采集: 所有EtherNet/IP的数据采集可全部采用Class 1的I/O链接，无需配置Message指令延迟数据采集时间

更快速的故障恢复: 支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间

EtherNet/IP® 规约
3 类服务器连接数目	5
支持PLC类型	PLC2、PLC5、SLC、ControlLogix、CompactLogix
支持消息类型	PCCC 和 CIP
3类客户端连接数目	5
1类I/O连接数目	8
每个 I/O连接大小	248/248个字
RPI时间	每个连接2ms -10 ms
支持的CIP服务	0x4C - CIP 数据表读取 0x4D - CIP 数据表写入
命令列表	每台客户端最大支持 32条命令每条均可针对命令类型、IP 地址、寄存器寻址和字/位计数进行配置
命令集	PLC-2/PLC-3/PLC5 基本命令集 PLC5 二进制命令集 PLC5 ASCII 命令集 SLC500 命令集

DF1 规约
支持DF1主站功能	采用主站指令控制时，支持全双工模式，采用轮询方式时，支持半双工模式单独指令内容包括：从站地址，内存区地址信息，字或者位进行数据交换
支持DF1主站数量	根据不同型号可选择1-4个
DF1命令数量	每个主站端口最多支持128条命令
命令列表轮询	可单独启用或禁用每条命令；可采用连续进行方式，数据更改时仅允许写入
支持DF1从站功能	端口配置为从站模式时可以接受DF1主站设备的读写指令 DF1 做从站可以支持全双工，作为被轮询时支持半双工每个从站端口可配置的内容包括：数据报文的起始地址数据报文的数据长度数据报文对应内部数据区的地址
可配置串口通信参数	波特率：110 至 115.2 kbps 奇偶校验：无、偶校验、奇校验数据大小： 8 位停止位：1 RTS 开/关延时：0 至 65535 ms CRC和BCC方式错误校验
DF1节点地址	0至 255 (可通过软件选择)
RS接口选择	软件配置RS232、RS422 和 RS485
