Beacon Global Technology的新型Modbus RTU-Profibus-DP从站通讯网关模块BT-DS-MB，支持在Modbus RTU和Profibus-DP网络中的设备之间的双向数据交换，最大5000个字数据交换区。

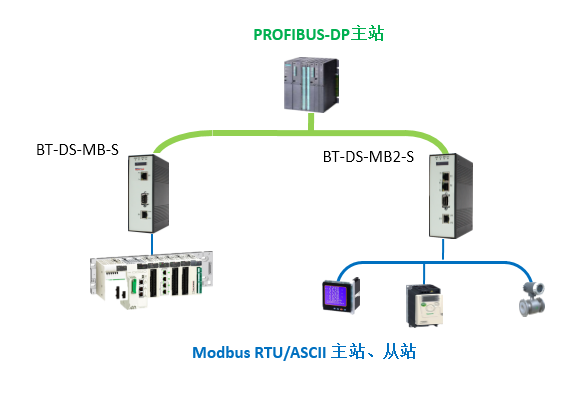

网关提供一个或者两个Modbus RTU端口以及一个Profibus-DP端口分别和PLC或者其他设备(HMI、变频器、智能仪表等）以及Profibus-DP主站进行通信。
每个Modbus RTU端口可以配置成为主站或者从站，主站端口最大支持128条指令，Profibus-DP端口可以配置成为从站，Profibus-DP支持V0/V1。
网关可以直接通过网页进行配置和诊断，无需安装任何特殊软件简单方便，同时液晶显示屏可以提供基本的诊断信息。
BT-DS-MB网关采用独立的DIN导轨安装，还配备了一个SD卡插槽，帮助实现快速备件更换。所有网关均配置宽输入电源范围（10 – 36 VDC），和扩展级温度范围（-35°C至75°C）.
支持3年的质量保证。
更充足的数据交换区:最大可支持10,000个字节的数据交换区，保证现场所有设备信息可以被采集 。
更强大的以太网接口: 2个EtherNet/IP端口可以同时作为最多10个客户端（主站）以及30个服务器（从站）来使用，保证更多的EtherNet/IP以太网设备和主机可以访问该网关。
更迅捷的数据采集:所有EtherNet/IP一侧的数据采集可以采用Class 1的I/O链接，无需PLC配置Message指令延迟数据采集时间，同时也可支持作为Class 3客户端、服务器。
更弹性的网络结构:根据客户不同的要求，可以选择两种不同以太网在同一个网段下（子网掩码）或者不同网段下（子网掩码） 。
更快速的故障恢复：支持工业SD卡插槽，更换备件时可以快速恢复配置，减少停机时间 。
更方便的诊断：无需连接上位机，可以直接通过LED显示屏对模块工作状态进行诊断 。
|
型号 |
数据交换区 |
ROFIBUS-DP从站数量 |
ROFIBUS-DP支持读写 |
Modbus串口数量 |
串口 |
每个Modbus主站支持指令数 |
SD卡 |
|
BT-DS-MB-S |
5000个字 |
1 |
各自244字节 |
1个 |
可配置 |
128 |
支持 |
|
BT-DS-MB2-S |
5000个字 |
1 |
各自244字节 |
2个 |
可配置 |
128 |
支持 |
|
Profibus-DP从站规约 |
|
|
内部数据区 |
输入输出共256个字节 |
|
单独输入最大：244字节 |
|
|
单独输出最大：244字节 |
|
|
工作模式 |
支持Profibus-DP V0版本主站 支持冻结模式 支持同步模式 支持通讯速度自动匹配配置 |
|
GSD文件 |
可通过随机光盘或者U盘获取，可登陆官网产品页面下载 |
|
可配置通信参数 |
波特率：9.6 kbit/s - 12 Mbit/s |
|
节点地址：0-125 |
|
|
支持高低位字节交换 |
|
|
PROFIBUS链接丢失状态查询 |
|
|
通讯失败暂停时间参数 |
|
|
端口类型 |
一个标准Profibus-DP DB-9F接头 |
|
状态数据 |
为每条指令提供单独错误代码 |
|
Modbus串口规约 |
|
|
命令列表 |
每个主站端口最多支持128条命令，每条均可针对功能代码、 从站地址、寄存器寻址和字/位计数进行完全的配置。 |
|
支持Modbus功能代码 |
1：读取线圈状态
15：强制 (写入) 多个线圈 |
|
软件可配置通信参数 |
波特率：110 至 115.2 kbps |
|
命令列表轮询 |
可配置的命令列表轮询，包括连续的和变化时的数据，由用户动态启用或自动启用。 |
|
状态数据 |
按各命令分组提供错误代码。此外，每个活动 Modbus 主站端口存有一个从站状态列表。 |
|
节点地址 |
1 至 247 (可通过软件选择) |
|
RS接口选择 |
软件配置RS232、RS422 和 RS485 |
